Case Study案例分析——岛津携手三星SDI天津工厂锁定锂电池元素分析

为了确保材料性能和电池安全性,元素分析一直是锂电企业的重点检测项目。等离子体发射光谱(ICP-OES)作为兼具灵敏度和基体耐受性的多元素分析技术,是锂电企业元素分析的顶梁柱。天津三星视界有限公司,也称三星SDI天津工厂,于2019年10月导入了岛津ICPE-9820用于正负极材料的分析。两年多来,小I(ICPE-9820)在三星SDI工厂鉴比例、控杂质,严把质量关。今天,我们来聊聊小I与三星SDI的结缘故事。

三星SDI之天津三星视界有限公司
目前,全球锂离子电池行业(本文中所提到锂电池均指锂离子电池)呈现中、日、韩三足鼎立的格局。作为韩国锂电池三强之一,三星SDI在锂电领域的成绩颇为突出。根据韩国市场研究机构SNE Research制作的2021年11月全球动力电池企业榜数据,三星SDI动力电池装机量排名第六。

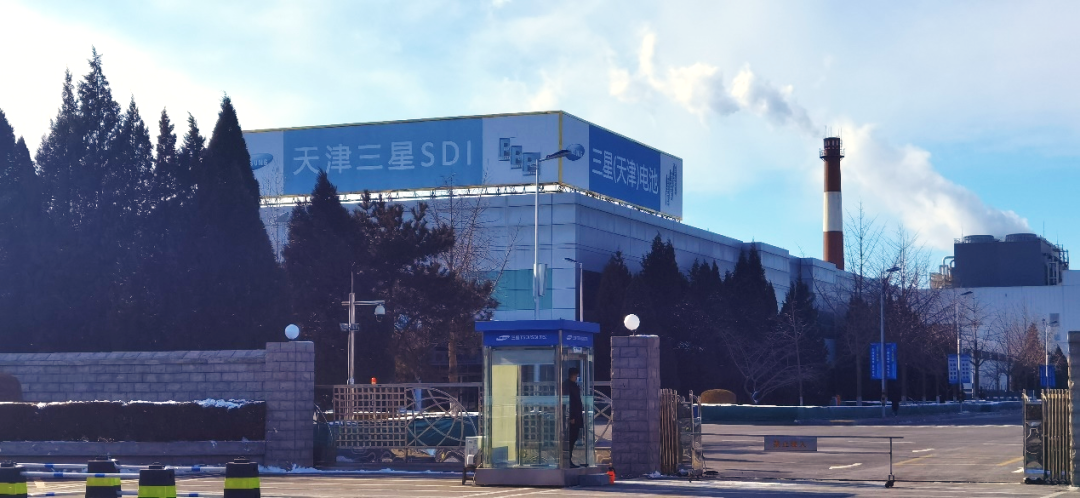

                                                                                                                        三星SDI天津工厂

三星SDI天津工厂,成立于1996年9月,由三星SDI和天津市电子仪表工业总公司合资成立。作为成熟的锂离子电池生产企业,天津工厂业务涵盖显示和电池领域,尤其消费电池多年居全球前列。

小I与三星SDI之缘起
为了保证电池安全性和性能,生产中对材料和工艺均有严格的监控指标。电池材料中,正极、负极、隔膜和电解液是关键组成部分,直接影响电池安全、寿命和能量密度。其中主体元素配比和杂质含量对产品质量控制与产品性能具有重要影响。因此,元素分析是锂电池企业日常检测的重要项目。

在三星SDI天津工厂,电池产线参考韩国总部配套了两台ICP用于主量元素和杂质元素的分析。由于样品量大,小I的两台同行有时会出现故障,所以迫切需要新成员来分担检测压力。


小I与三星SDI之结缘

灵敏度和精密度评估

2019年8月,三星SDI天津工厂启动了新的仪器评估计划。小I(ICPE-9820)代表岛津参加了本轮比对测试,对给定溶液中的Cr、Fe、Ni和Zn元素进行测试,评估灵敏度和精密度。

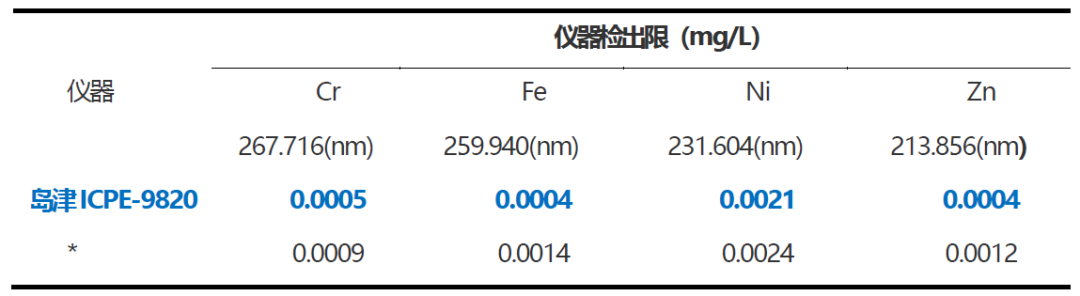

                                                                                                                      表1 灵敏度评估结果

在灵敏度和精密度评估中,小I的各项数据均优于客户现有仪器:标液回收率为98.8%-101%,优于97.2%-103%;RSD值<0.99%,优于<3.67%。

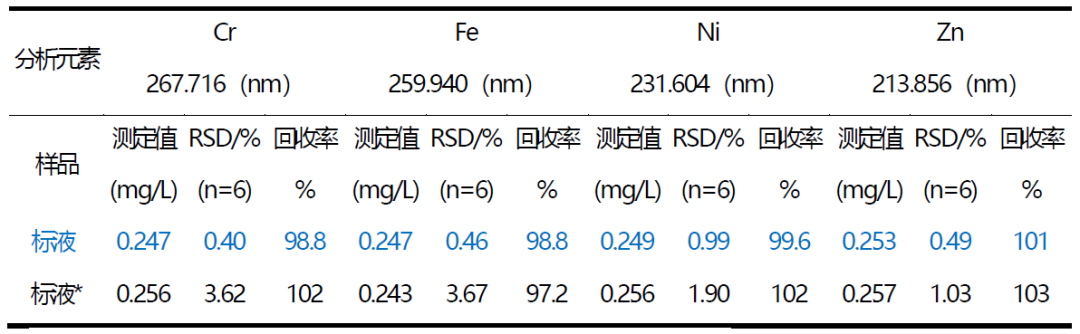

                                                                                                                      表2 精密度评估结果

                                                                                               注:带*的数据由已有品牌ICP-OES测定,标液浓度为0.25mg/L




                                                                                              岛津ICPE-9800系列电感耦合等离子体发射光谱仪


未知样测试评估
在两个未知样品的测试中,两台仪器所得结果相近,但小I仍表现出更好的精密度。

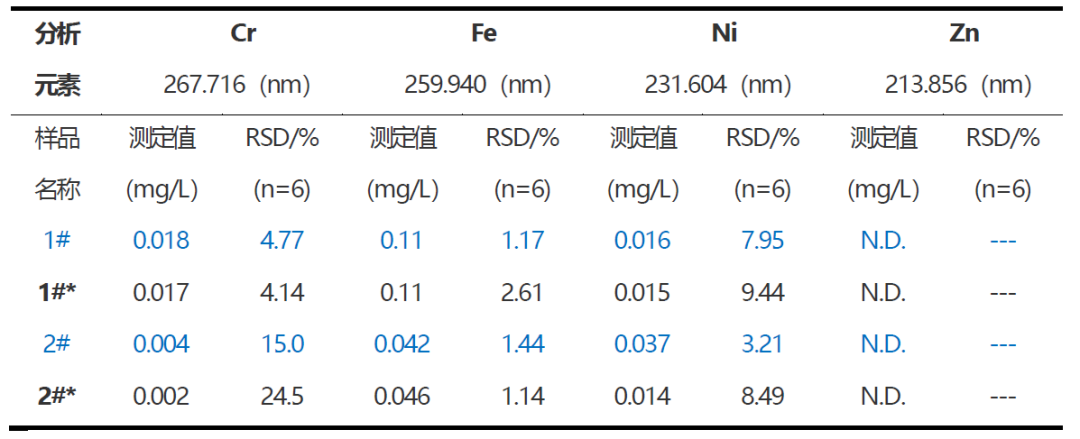

                                                                                                                         表3 样品分析结果

                                                       注:带*的数据由已有品牌ICP-OES测定。2#样品Ni的分析结果偏高,可能是样品运输中污染导致。N.D.代表未检出。

出色的表现让小I在本轮评估中脱颖而出。2019年10月,三星SDI天津工厂与岛津完成合作,小I入驻天津,开始承担起锂电正负极材料的品质监控任务。

小I与三星SDI之驻厂体验
初一入厂,小I就迅速进入角色,与其它两位ICP伙伴一同分担正极中主量元素、正负极和电解液中杂质的检测,丝毫不显新人的青涩,在主量元素和P、S等深紫外杂质元素的分析上甚至承担了更多的工作量。

不过,厂内的工作确实很辛苦,小I和小伙伴们都是24h连轴转,因为不管白天还是晚上,产线上的样品都是间隔一段时间就送来一批。小I因为是真空光室,轻装上阵不需要吹扫,晚间的样品常常以它作为主力军,小I从不挑拣拉胯,照单全测,体现出应对复杂基体的耐受性。更难能可贵的是,小I的状态很好,入厂至今,“身体”一直倍儿棒,测嘛嘛香。

小I优秀背后的坚持
小I出色的表现,得益于它的自身条件,独特的真空光室,赋予了它对P、S等深紫外区元素的高灵敏度和稳定性,更无需吹扫,运行起来经济又方便。而垂直炬管和CCD检测器的设计则让它对各种基体都能适用,而且数据处理上十分灵活。

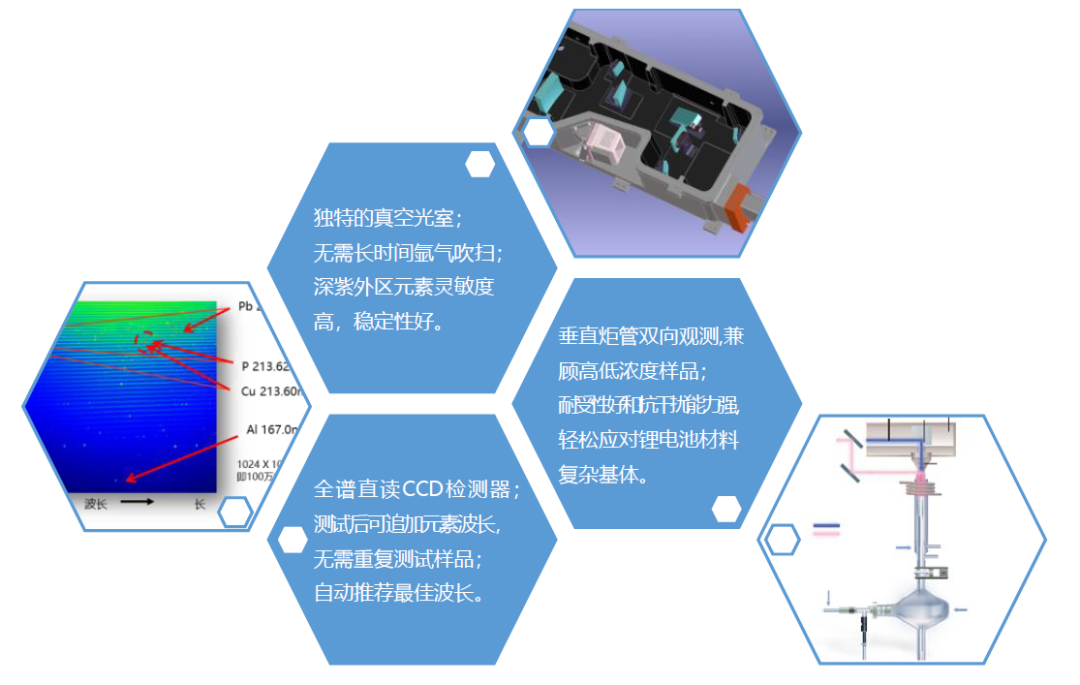

                                                                                                                         岛津ICPE-9800性能特点


当前锂电行业发展如火如荼,小I系列在锂电材料检测上的应用也越来越广泛,例如以标准加入法测试三元材料元素杂质和内标法测试主量成分(表4),在对正负极材料中S元素的测试上表现尤其出色(图4)。

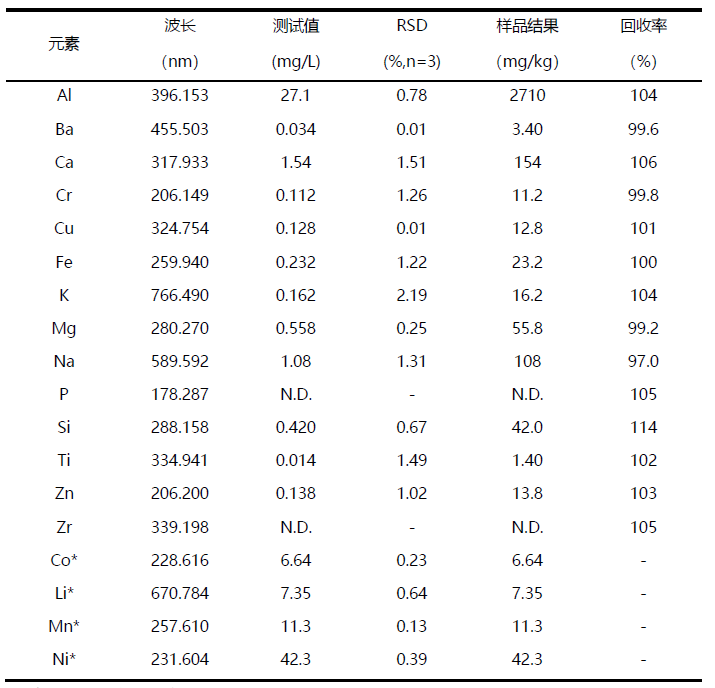

                                                                                                                   表4 三元材料中杂质元素检测

                                                                                                    备注:*样品结果浓度单位%;N.D.-未检出。

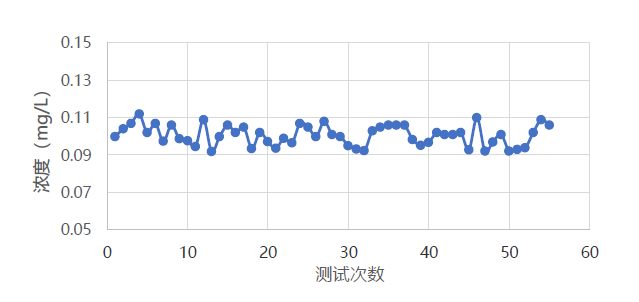

                                                                                                                 负极材料中S元素分析稳定性

结语
ICP-OES作为兼具灵敏度和基体耐受性的多元素分析技术,对锂电池行业原材料和正负极材料、电解液等主量成分和杂质元素检测分析均具有良好适用性。岛津ICPE-9800系列在性能比对中脱颖而出,顺利入驻三星SDI天津工厂,更在两年多的使用中表现出优越的稳定性和耐受性,为锂电产品保驾护航,助力锂电行业稳健发展。
